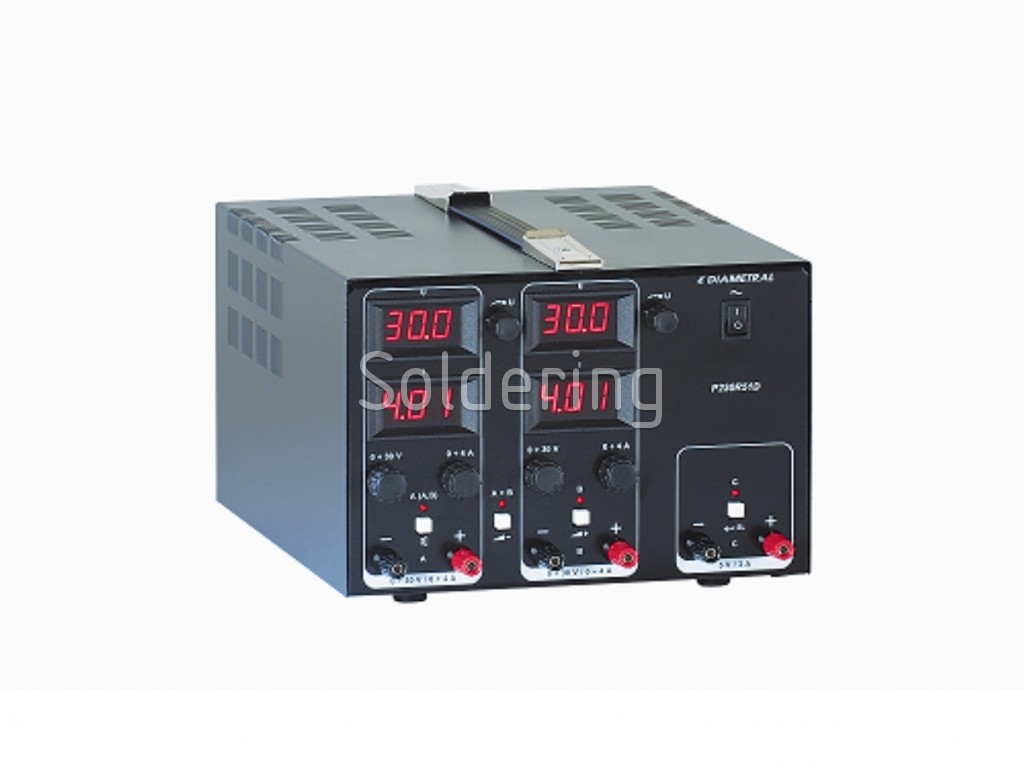

51001 Laboratórny zdroj P230R51D-C-BL

Laboratórny zdroj P230R51D je určený do každej profesionálne i amatérske laboratória. Jeho vlastnosti ocenia Najmä vývojoví technici, opravovne spotrebnej elektroniky, výrobné podniky a v neposlednom rade také odborné školy. Je vybavený dvoma zdrojmi s plynulou reguláciou napätia v rozsahu 0 ÷ 30V s možnosťou nastavenia obmedzenia prúdu od 0.1 ÷ 4A. Tento model disponuje navyše pevným zdrojom napätia 5V / 3A. Regulovateľná časť zdroja je vybavená meracími prístroj ako pre napätie, tak i pre prúd. Indikácia obmedzenia prúdu je prevedená blikajúcou desatinná bodka na príslušné prúdovom Meric Prístroje a prerušovaným zvukovým signálom. Tento zvukový signál je možné podľa potreby Vypnúť. Výstupy jednotlivých zdrojov sú ovládané samostatným tlačidlom s kontrolkou pre ich jednoduchú obsluhu. Vďaka tomu nie je nutné vypínať celý laboratórny zdroj pri práci. Ďalej je navyše vybavený tlačidlom pre spojenie regulovateľných zdrojov do jedného symetrického zdroja. Proti tepelnému preťaženiu je vybavený teplotným senzorom a ventilátorom, ktorý v prípade potreby chladiča výkonových prvkov ochladí na prijateľnom hodnotu. Transformátor je Dostatočne dimenzovaná pre trvalú dodávku maximálneho výkonu do záťaže. Celá elektronika je Umiestnenie v robustnom kovovom šasi s povrchovou úpravou COMAX - čierna farba RAL 9005.

Popis funkcie:

Po zapnutí sieťového vypínača sa na všetkých displejoch zobrazí 888 a roztočí sa ventilátor (užívateľský test). Na jednotlivé výstupy zdroja nie je privedených žiadne napätie. Po dvoch Sekundy od zapnutia sieťového vypínača je zdroj pripravený na použitie a aktivuje sa ovládanie jednotlivých výstupov zdroje. V prípade, že niektoré z ovládacích tlačidiel výstupov je v stave "ON", tak je privedený na patričný výstup napätia. Touto funkciou je laboratórny zdroj vybavený pre ochranu pripojeného zariadenia proti prípadnému napäťový špičkám vznikajúcich pri štarte. Na napäťový displejoch sa zobrazí nastavená hodnota výstupnému napätia a na prúdové displejoch aj prípadný odoberaný prúd. Ventilátor sa prestane točiť a je vydaný krátky akustický signál. Tlačidlom "A + B" je možné spojiť oba regulovateľné zdroje do jedného symetrického. Tím sa automaticky zablokuje tlačidlo pre ovládanie výstupu zdroje "B" bez Ohledne na jeho pozíciu a jeho funkciu preberá tlačidlo výstupu zdroja "A". Tak má obsluha zaručená, že výstupy oboch zdrojov sú pripínanie a neodopínali od napätia v rovnako čase. Prítomnosť napätia na jednotlivých výstupoch je indikovaný patričnými kontrolkami. Napätie regulovateľných zdrojov možno plynulo nastaviť v rozmedzí 0 ÷ 30V pomocou dvoch potenciometrov - hrubé a jemné. Požadované prúdové obmedzenie sa nastavuje jedným potenciometrom. Ak začne zdroj prúdové omezíš, je táto skutočnosť signalizovaná blikajúce desatinná bodka na prúdovom displeji daného zdroja a zároveň prerušovaným zvukovým znamením. Zvukové znamenie možné podľa potreby Vypnúť. Ak je zdroj tepelne preťažená, šepne sa automaticky ventilátor chladičov.
