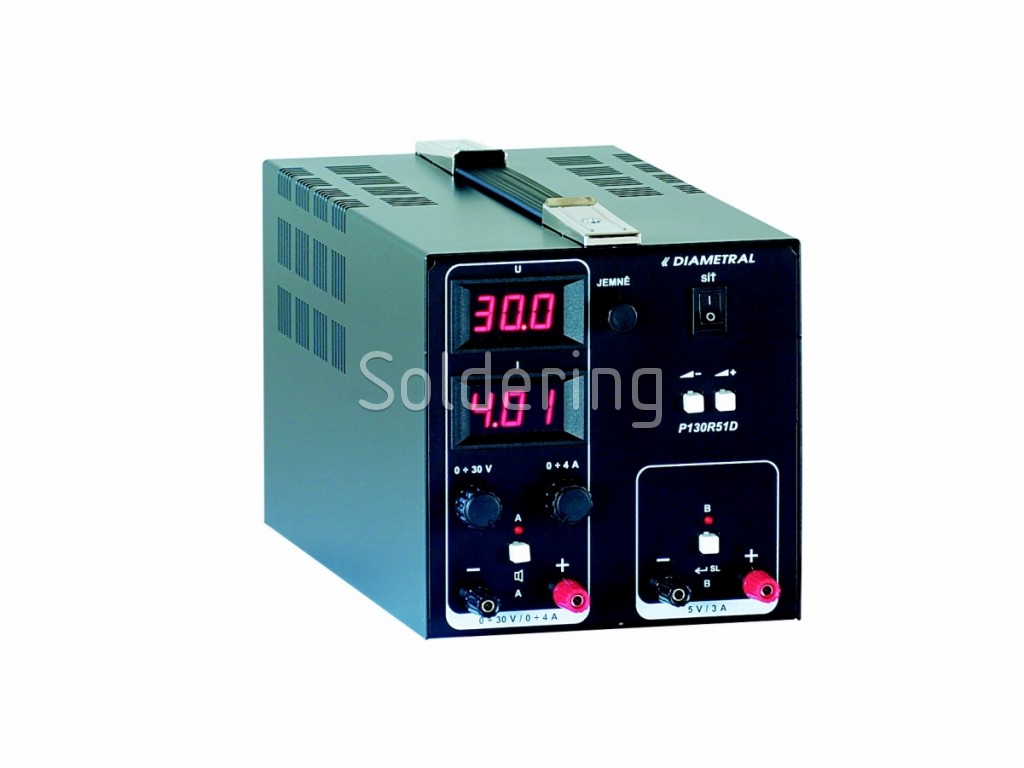

51003 Laboratórny zdroj P130R51D-C-BL

Laboratórny zdroj P130R51D je určený do každej profesionálne i amatérske laboratória. Jeho vlastnosti ocenia najmä vývojoví technici, opravári spotrebnej elektroniky, výrobné podniky a v neposlednom rade tiež odborné školy. Je vybavený jedným zdrojom s plynulou reguláciou napätia v rozsahu 0 ÷ 30V s možnosťou nastavenia obmedzenia prúdu od 0.1 ÷ 4A. Tento model disponuje navyše pevným zdrojom napätia 5V / 3A. Regulovateľná časť zdroja je vybavená meracími prístrojmi ako pre napätie, tak i pre prúd. Indikácia obmedzenia prúdu je prevedená blikajúcou desatinnou bodkou na prúdovom meracom prístroji a prerušovaným zvukovým signálom. Tento zvukový signál je možné podľa potreby vypnúť. Výstupy jednotlivých zdrojov sú ovládané samostatným tlačidlom s kontrolkou pre ich jednoduchú obsluhu. Vďaka tomu nie je nutné vypínať celý laboratórny zdroj pri práci. Proti tepelnému preťaženiu je vybavený teplotným senzorom a ventilátorom, ktorý v prípade potreby chladiča výkonových prvkov ochladí na prijateľnú hodnotu. Transformátor je dostatočne dimenzovaný pre trvalú dodávku maximálneho výkonu do záťaže. Celá elektronika je umiestnená v robustnom kovovom šasi s povrchovou úpravou Comaxit - čierna farba RAL 9005.

Popis funkcie:

Po zapnutí sieťového vypínača sa na všetkých displejoch zobrazí 888 a roztočí sa ventilátor (užívateľský test). Na jednotlivé výstupy zdroja nie je privedené žiadne napätie. Po dvoch sekundách od zapnutia sieťového vypínača je zdroj pripravený na použitie a aktivuje sa ovládanie jednotlivých výstupov zdroje. V prípade, že niektoré z ovládacích tlačidiel výstupov je v stave "ON", tak je privedené na patričný výstup napätia. Touto funkciou je laboratórny zdroj vybavený pre ochranu pripojeného zariadenia proti prípadným napäťovým špičkám vznikajúcich pri štarte. Na napäťovom displeji sa zobrazí nastavená hodnota výstupného napätia a na prúdovom displeji aj prípadný odoberaný prúd. Ventilátor sa prestane točiť a je vydaný krátky akustický signál. Prítomnosť napätia na jednotlivých výstupoch je indikované patričnými kontrolkami. Napätie regulovateľného zdroja možno plynulo nastaviť v rozmedzí 0 - 30V pomocou dvoch potenciometrov - hrubé a jemné. Požadované prúdové obmedzenie sa nastavuje jedným potenciometrom. Ak začne zdroj prúdovo obmedzovať, je táto skutočnosť signalizovaná blikajúce desatinnou bodkou na prúdovom displeji regulovateľného zdroja a zároveň prerušovaným zvukovým znamením. Zvukové znamenie možné podľa potreby vypnúť. Ak je zdroj tepelne preťažený, zopne sa automaticky ventilátor chladičov.
