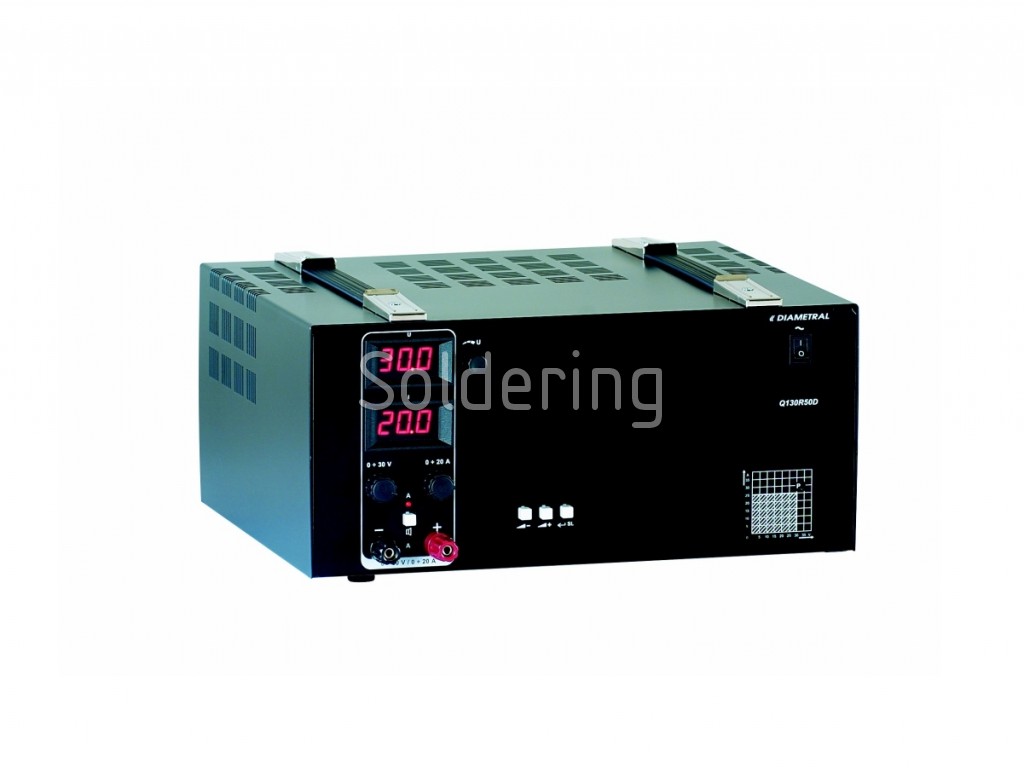

51010 Laboratórny zdroj Q130R50D-C-BL

Laboratórny zdroj Q130R50D je určený do každej profesionálne i amatérske laboratória. Jeho vlastnosti ocenia najmä vývojoví technici, opravári spotrebnej elektroniky, výrobné podniky a v neposlednom rade tiež odborné školy. Je vybavený jedným zdrojom s plynulou reguláciou napätia v rozsahu 0 ÷ 30V s možnosťou nastavenia obmedzenia prúdu od 0.1 ÷ 20A. Ďalej je vybavený meracími prístrojmi ako pre napätie, tak i pre prúd. Indikácia obmedzenia prúdu je prevedená blikajúcou desatinnou bodkou na prúdovom meracom prístroji a prerušovaným zvukovým signálom. Tento zvukový signál je možné podľa potreby vypnúť. Výstup zdroja je ovládaný samostatným tlačidlom s kontrolkou pre jeho jednoduchú obsluhu. Vďaka tomu nie je nutné vypínať celý laboratórny zdroj pri práci. Proti tepelnému preťaženiu je vybavený ventilátorom a tepelnou poistkou, ktorá v prípade extrémneho prehriatia odpojí výstup zdroja. Transformátor je dostatočne dimenzovaný pre trvalú dodávku maximálneho výkonu do záťaže.

Popis funkcie:

Po zapnutí sieťového vypínača sa na všetkých displejoch zobrazí 888 a roztočí sa ventilátor (užívateľský test). Na výstup zdroja nie je privedené žiadne napätie. Po dvoch sekundách od zapnutia sieťového vypínača je zdroj pripravený na použitie a aktivuje sa ovládanie výstupu zdroja. V prípade, že je tlačidlo výstupu v stave "ON", tak je na výstup privedené napätie. Touto funkciou je laboratórny zdroj vybavený pre ochranu pripojeného zariadenia proti prípadným napäťovým špičkám vznikajúcich pri štarte. Na napäťovom displeji sa zobrazí nastavená hodnota výstupného napätia a na prúdovom displeji aj prípadný odoberaný prúd. Koniec testu je ohlásený krátkym akustickým signálom. Prítomnosť napätia na výstupe je indikované kontrolkou. Napätie regulovateľného zdroja možno plynulo nastaviť v rozmedzí 0 ÷ 30V pomocou dvoch potenciometrov - hrubé a jemné. Požadované prúdové obmedzenie sa nastavuje jedným potenciometrom. Ak začne zdroj prúdovo obmedzovať, je táto skutočnosť signalizovaná blikajúce desatinnou bodkou na prúdovom displeji a zároveň prerušovaným zvukovým znamením. Zvukové znamenie možné podľa potreby vypnúť. Ak je zdroj extréme tepelne preťažený, odopne tepelná poistka výstup zdroja.
