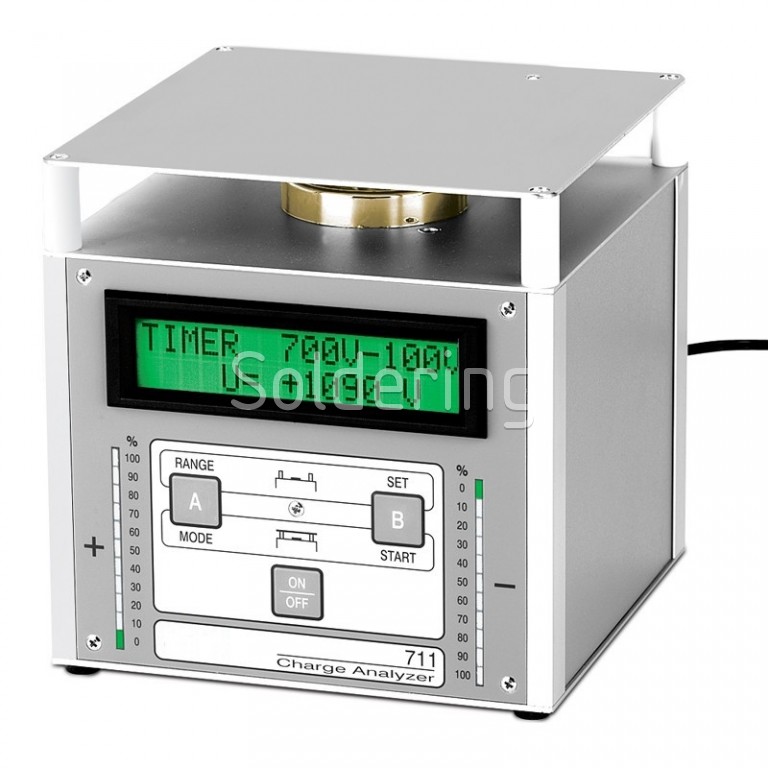

Analyzátor elektrostatického poľa SCS 711

• Určený pre testovanie výkonu produktov používaných na kontrolu a elimináciu elektrostatického náboja.
• Meranie elektrostatického poľa.
• Meranie napätia.
• Meranie potenciálu nabitých objektov.
• Meranie času rozpadu statického náboja.
• Meranie vyváženosti ionizujúceho zariadenia.
• Overuje všetky funkcie ionizátora.
• Presne meria elektrostatické náboje, úroveň rovnováhy a účinnosť neutralizácie.
• Používa sa tam, kde je potrebné merať dobu vybíjania.
• Digitálny displej odstraňuje nutnosť prepočte nameraných hodnôt, ľahko sa číta.
• Testuje izbové aj lokalizované ionizačné systémy.
• Vstavaná nabíjateľná NiHM batérie alebo AC adaptér.
• NIST kalibrovaný.

SCS 711 analyzátor je elektronické skúšobné zariadenie určené pre jednoduché použitie. Ľahká a kompaktná konštrukcia ponúka veľkú univerzálnosť pre všetky pracoviská. Môže byť použitý ako laboratórne analytický nástroj, ktorý hodnotí výkonnosť ionizačného zariadenia, antistatických obalov, pracovných plôch či personálneho uzemňovacieho systému. Je vhodný aj ako demonštračný nástroj pri školení ESD koordinátorov a operátorov.

Všetky nastavenia parametrov sú riadené vstavaným EEPROM. Tieto parametre sú v predvolenom nastavení pri každom zapnutí analyzátora. V prípade poruchy prístroj zobrazí zodpovedajúca správu a potom sa automaticky vypne.

Napájanie analyzátora

Analyzátor je napájaný pomocou vstavaných dobíjacích NiMH batérií alebo AC adaptéra. Ak je prístroj napájaný z batérií, pre predĺženie výdrže batérií nefunguje podsvietenie LCD displeja. Táto úsporná funkcia sa zapína do 60 sekúnd po poslednom meraní alebo stlačení tlačidla. Počas prevádzky na batérie sa tiež zmení kontinuálne indikačná LED prúžok na bodové (akčné) zobrazenie.

V prípade nízkeho stavu batérií sa analyzátor automaticky vypne. Najskôr však zobrazuje upozornenie LOW BATÉRIE a potom switching OFF UNIT. Doba nabíjania je cca. 14 hodín s vypnutou jednotkou.

Dva zvislé pruhy LED pásik indikujú 0 - 100% úroveň nabitia dosky a polarity a sú umiestnené na ľavej a pravej strane čelného panelu. Alfanumerický LCD displej umožňuje užívateľovi dodržiavať zásady statické ochrany. Vysoká presnosť robí jednotku ideálny pre analýzu výkonnosti výrobku. Všetky rozhrania a pripojenia sú vykonaná na zadnej strane jednotky. SCS 711 analyzátor možné pripojiť k y (t) - záznamníka dát, a to pomocou ± 2 V analógového výstupu.

Vzdialená sonda

Vzdialená sonda statického poľa je pripojená pomocou čtyřpinové kruhové zásuvky nachádzajúce sa na zadnej strane prístroja. Snímač pracuje na rovnakom princípe, ako celý prístroj. Táto funkcia umožňuje užívateľovi držať sondu pri meraní v ruke alebo na pevnom mieste v odľahlých miestach. Meraná vzdialenosť so sondou je 1, 2, 5, 10 a 20 centimetrov. Vstavaný mikroprocesor automaticky prevádza nameranú intenzitu poľa cez zvolenú vzdialenosť na ekvivalentné potenciál v jednotkách napätia. Displej automaticky prepne hodnoty z voltov na kilovoltov.

Operačné funkcie

Pri pripojení vhodnej elektródy alebo senzora sa automaticky aktivujú nasledujúce prevádzkové funkcie. Pre prepínanie medzi týmito operačnými funkciami sa pre overenie zobrazuje na displeji CHANGE MODE OF OPERATION.

Analyzátor sa skladá zo štyroch typov nezávislých prevádzkových funkcií:

• Senzor meranie statického poľa - meranie elektrostatického poľa.
• Voltmeter - meranie potenciálu na nabitých objektoch.
• Doba rozpadu statického náboja - meranie rozpadu náboja a rovnováhy ionizujúceho zariadení pomocou metódy CPM.
• Vzdialená sonda - meranie potenciálu na nabitých objektoch v uzavretých priestoroch.

Technická špecifikácia

• Rozmery: 152 x 152 x 152 mm.
• Hmotnosť: 1,8 kg.
• Napájanie: vstavané NiMH dobíjacie batérie, 1400 mAH, dobíjacie čas 14 hodín, AC adaptér 12 VDC / 500 mA.
• Pracovný čas: cca 4 hodiny pri plnom dobití.
• Presnosť: ± 10% rozsahu merania.
• Pracovné funkcie: CPM (pozitívne, negatívne, automatická), voltmeter, merač poľa.
• Rozhranie: analógový výstup ± 2 V (± 1 V pri 500 V voltmetra), vstupné a výstupné pomer pri režime voltmetra: 25 VDC = 12,5 na 1100 VVDC = 50 na 1, 500 VDC = 500 na 1, 1000 VDC = 500 na 1, 5000 VDC = 2500 na 1.
• Vzdialená sonda: priemer 34 mm.
• Displej: dva 11 segmentové pozitívne a negatívne LED prúžky, indikátor nabitia, 16 číselný alfanumerický LCD displej.
• Nastavenie CPM funkcie: štartovacie napätie 600 V - 1200 V pri 1 V kroku, ukončovacie napätie 1 V - 500 V pri 1 V kroku.
• Čas rozpadu statického náboja: 0,1 - 99,9 sekúnd.
• Čas ofsetovej napätie: 0 sekúnd (neurčitý čas, CPM v plávajúcom móde), 1 - 10 sekúnd (1 sec krok), 10 - 60 sekúnd (10 krok).
• Operačný funkcie voltmetra: rozsah 25 V, 100 V, 500 V, 1,0 kV, 5,0 kV a automatický rozsah.
• Operačný funkcie fieldmetru: rozsah manuálny 1,25 kV / m, 5 kV / m, 25 kV / m, 50 kV / m, 250 kV / m a automatický rozsah.
• Elektródová doska: VA - oceľ (152 x 152 mm), vyberateľná, kapacitancie 20 ± 2 pF.
• Elektródový pohár: pozlátená elektróda s 4 mm jack do zdierkou, na meranie napätia.
• Výber operačné funkcie: predstavená je "FIELD METER", ďalší automat.
