ESD spájkovacia stanica Hakko FX-888D modrožltá - SET III.

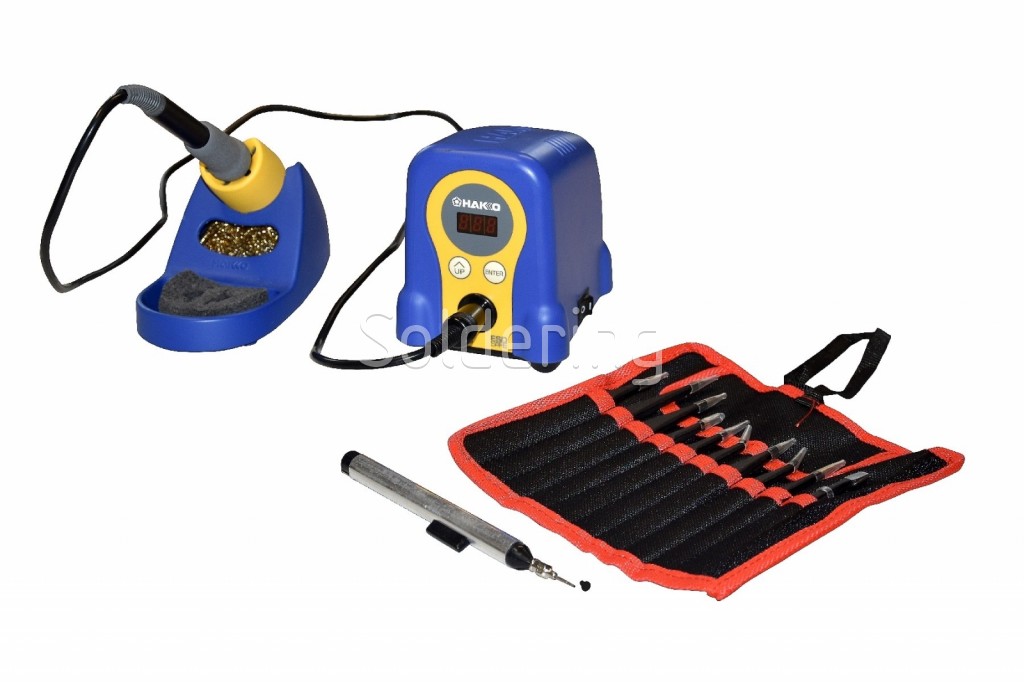

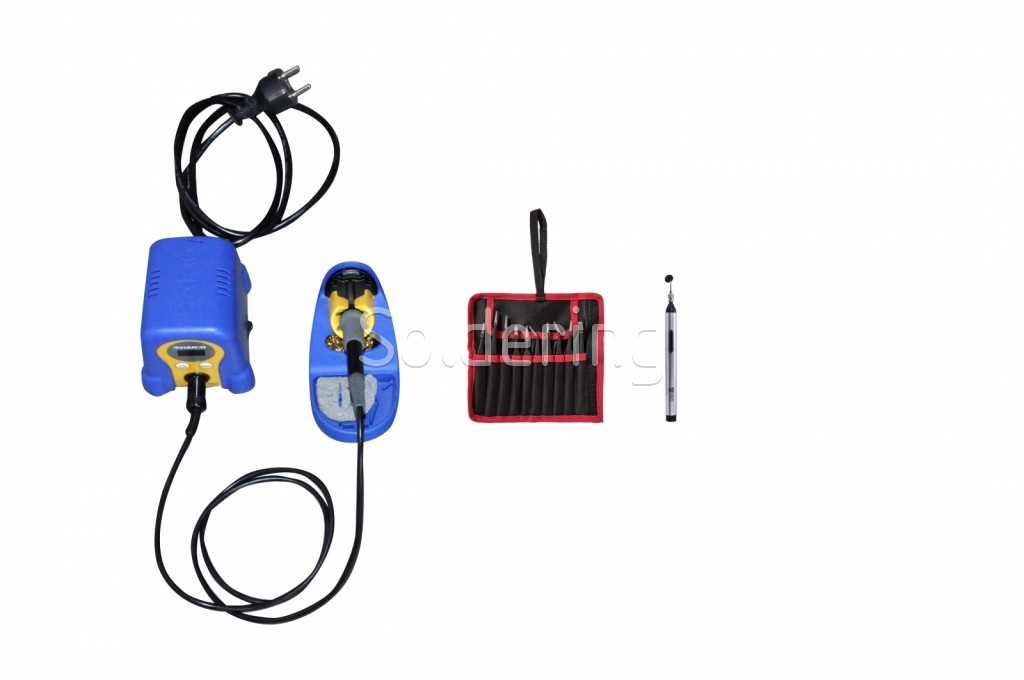

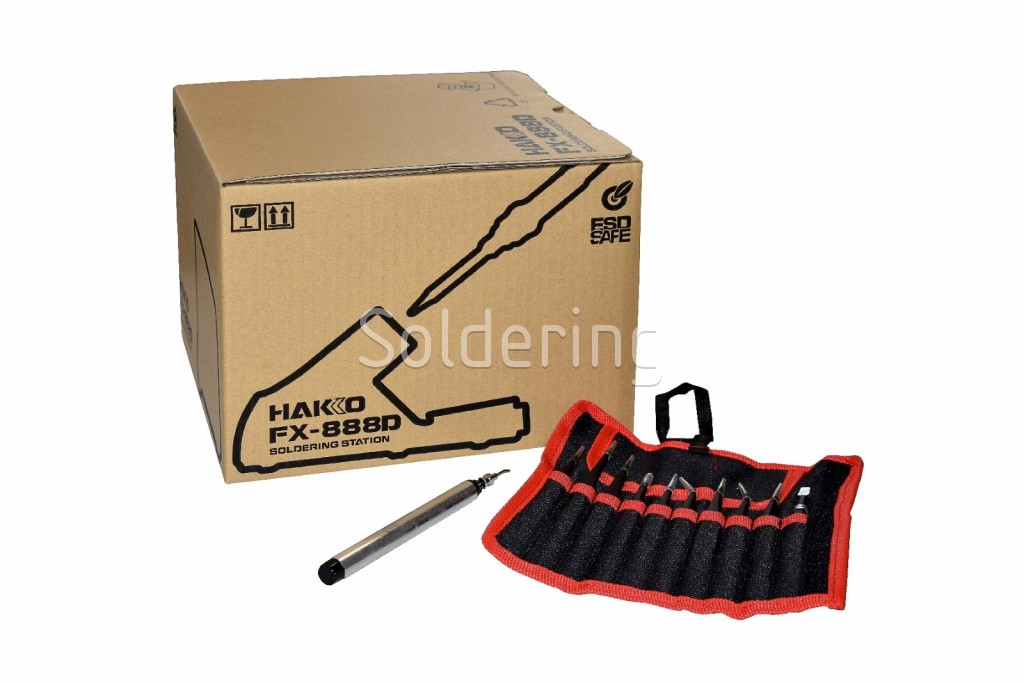

Akčná sada obsahuje:

• Digitálne ESD / antistatickú spájkovaciu stanicu HAKKO FX-888D.
• Vákuovú pipetu.

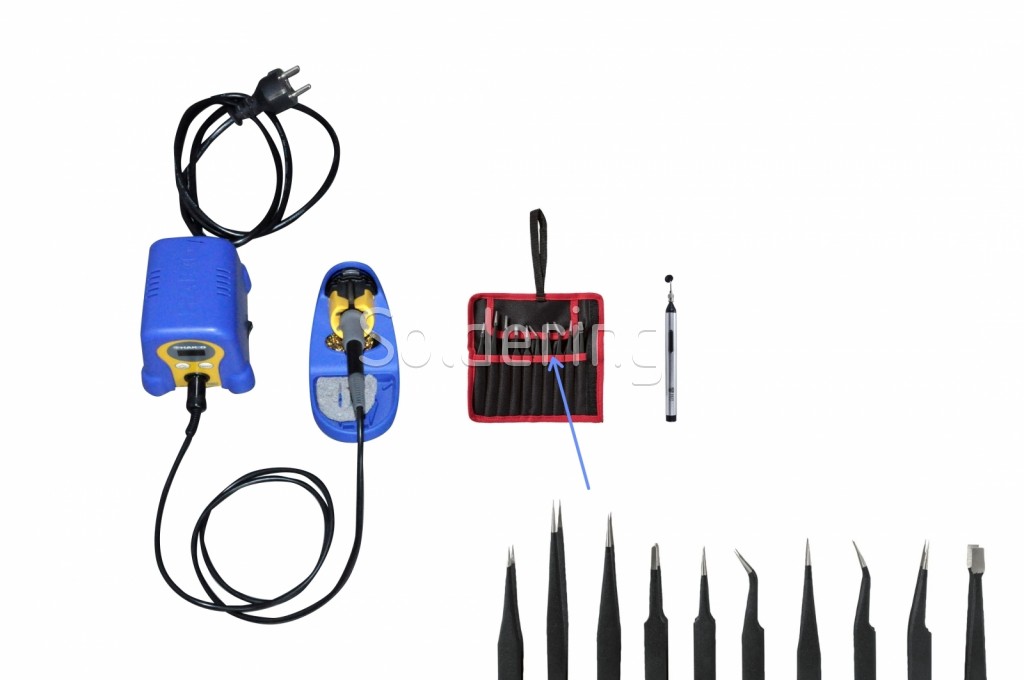

• ESD / 10 ks antistatických pinziet.

Popis ESD / antistatické digitálna spájkovacia stanica HAKKO FX-888D

• Digitálne ESD / antistatická spájkovacie stanice.
• Funkcia nastavenia režimu, prednastavený režim, funkcia ochrany heslom.
• Oddelený design hrotu a ohrievače.
• Podporuje N₂ systém.

Vynikajúca tepelná obnova

Výkon ohrievača nové digitálne spájkovacie stanice HAKKO FX-888D bol navýšený o 30% v porovnaní s úrovňou ostatných konvenčných modelov HAKKO 936 a 937. FX-888D poskytuje vynikajúcu tepelnú obnovu vďaka rade spájkovacích hrotov T18 a ich skvelej tepelnej vodivosti.

Obe tieto vlastnosti umožňujú nastavenie nižšej spájkovacej teploty a zníženie tepelného vplyvu na súčiastky, navyše sa redukuje oxidácie spájkovacích hrotov, ktorá skracuje ich životnosť.

Graf tepelnej obnovy

Doba nábehu na 350 ° C je o 20 sekúnd rýchlejší a pokles teploty hrotu sa počas nepretržitej práce znižuje.

Metóda merania: Termočlánok je pripojený k spájkovaciemu hrotu a teplota spájkovacieho hrotu je meraná počas spájkovania na papierovú fenolovou medenú dosku každé 3 sekundy.

Doska: papierová fenolová medená doska.

Nastavenie teploty: 350 ° C.

Spájka: Bezolovnatá spájka (Sn / Ag / Cu) ø 1,6 mm x 5 mm.

Porovnanie výkonu spájkovacie stanice HAKKO FX-888D s konvenčnými stanicami

Čas potrebný pre tú istú prácu sa znižuje, čím sa výrazne zvyšuje efektivita práce.

Metóda merania: Termočlánky sú pripevnené na spájkovací hrot a pájkovanou časť na doske. Čas, do ktorého sa spájkované časť neohreje na 250 ° C, sa meria na 5 bodov.

Doska: papierová fenolová medená doska.

Použitá komponenta: konektor.

Nastavenie teploty: 360 ° C.

Spájka: Bezolovnatá spájka (Sn / Ag / Cu) ø 0,5 mm.

Užívateľsky prívetivý dizajn

Malé rozmery

Telo kompaktné spájkovacie stanice vyžaduje priestor len 100 x 120 mm. A čo viac, body, ktoré prichádzajú do kontaktu s podložkou, sú umiestnené čo najbližšie k vonkajšiemu okraju tela stanice, takže je veľmi stabilný.

Jednoduchá a ľahká obsluha

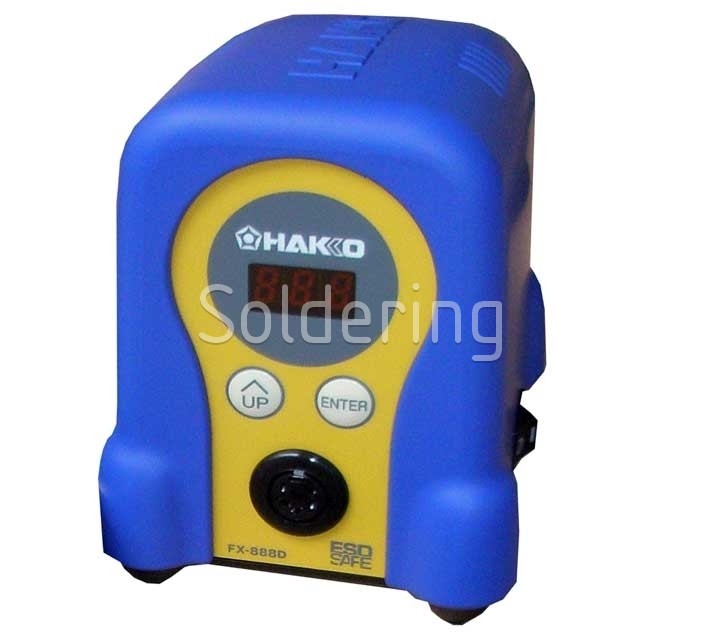

Iba s dvoma ovládacími tlačidlami UP a ENTER uprostred spájkovacie stanice je práca jednoduchá a ľahká. Dokonca aj keď nie ste oboznámení s prevádzkou strojov, môžete pracovať s touto stanicou bez problémov.

Kovový držiak s radom funkcií

Kovový držiak má rovnakú farbu ako spájkovacie stanice a je súčasťou balenia. Vysoko funkčná kovový držiak zlepšuje nielen jednoduchosť použitia, ale tiež prináša pocit vizuálne konzistencia pracovného prostredia.

Presné nastavenie teploty

Digitálne diplej

Spájkovacia stanica FX-888D obsahujú digitálny diplej, ktorý uľahčuje kontrolu nastavenej teploty.

Funkcia heslo

Nastavenie spájkovacie stanice je možné uzamknúť pomocou hesla, aby sa zabránilo ich neočakávané zmene. Samozrejme je možné obmedziť všetky zmeny nastavenia, alebo iba zabrániť používateľom prechod v konkrétnych režimoch. Táto funkcia umožňuje vybrať si štýl použitie najvhodnejší pre Vaše pracovisko.

Prednastavené funkcie

Táto funkcia je veľmi užitočná, pokuch chcete zmeniť nastavenú teplotu tak, aby vyhovovala konkrétnym pracovným častiam, komponentom alebo typom spájkovacích hrotov. Stačí zvoliť požadovanú teplotu z výberu prednastavených teplôt, ktoré boli vopred nastavené (môže byť uložených až 5 prednastavených teplôt). Prednastavená funkcia môže zabráňte problémom a docieliť lepšiu spracovateľnosti.

Nastavenie režimu

Regulácia teploty * je nevyhnutnou súčasťou každého prísneho systému kontroly kvality. S režimom nastavenia sa teraz stáva skôr nepríjemný postup jednoduchým nastavením nameranej teploty hrotu.

* Nastavte teplotu hrotu tak, aby zodpovedala nastavenej teplote, v prpade, že existuje rozdiel medzi týmito teplotami v dôsledku tvare hrotu, výmene ohrievače alebo iných faktorov.

Široké možnosti rozšírenia spájkovacie stanice

N₂ (dusíkový) vzduchový systém HAKKO FX-8802

Priestorovo úsporný dusíkový systém výrazne redukuje defekty pri spájkovaní. Antioxidačný systém a predohrev výrazne zlepšujú Pájitelnost.

Príklad konfigurácie dusíkového systému k spájkovacej stanici FX-888D:

* Poznámka: generátor dusíka a merač toku dusíka sa musia objednávať samostatne.

Spájkovanie jednou rukou - spájkovacia pištoľ s podávačom spájky FX-8803

Príklad konfigurácie pre spájkovanie jednou rukou:

* Poznámka: spájkovacie pištole a podávač spájky sa musia objednávať samostatne.
systém termokleští

Príklad konfigurácie systému s termokleštěmi:

* Poznámka: termokleště a kryt sa musia objednávať samostatne.

Technická špecifikácia

Spájkovacia stanica:

• Spotreba energie: 70 W.
• Rozsah teplôt: 200 - 480 ° C.
• Stabilita teploty: ± 1 ° C pri pokojovom stave teploty.
• Výstupné napätie: AC 26 V.
• Rozmery (š x h x v): 100 x 120 x 120 mm.
• Hmotnosť: 1,2 kg.

Spájkovacia rúčka:

• Spotreba energie: 65 W (26 V).
• Odpor hrotu voči zemi: <2 Ω.
• Potenciál hrotu voči zemi: <2 mV.
• Vykurovacie teleso: keramické.
• Štandardné spájkovací hrot: tvar B (č T18-B).
• Dĺžka kábla: 1,2 m
• Celková dĺžka: 217 mm (so spájkovacím hrotom B).
• Hmotnosť: 46 g (so spájkovacím hrotom B).

ESD špecifikácie:

• Pre výrobu tohto produktu boli využité vodivé materiály, ktoré slúžia ako opatrenie pred statickou elektrinou. Tento produkt preto môže byť používaný pre spájkovanie elektrostaticky citlivých súčiastok.

Náhradné diely

	Kód	Popis
	FH-800-01BY	Kovový držiak (modrožltý) Sada obsahuje kovový držiak, čistiace hubku, gumový čistič a čistiace drôtiky
	FX-8801-01	Spájkovacia rúčka FX-8801 65W (26 V)
	A1560	Vykurovacie teliesko 65 W (26 V)
	B1785	Matka
	B2022	Čap
	B3469	Krytka hrotu
	A1559	Čistiaca hubka
	A1561	Čistiace drôtiky
	B3474	Gumový čistič

Séria spájkovacích hrotov

• Séria spájkovacích hrotov: HAKKO séria T18.
