Kontinuálny monitor ESD udalostí s ethernetovým výstupom, 770063

• Nepretržité sledovanie ESD udalostí a izonizace.
• Detekuje a meria ESD udalosti, elektrostatické polia a ionizačné výkon.
• Pripojenie k ethernetovej sieti poskytuje komunikáciu s programom Static Management Program (SMP).
• Údaje zhromaždené SMP zahŕňajú počet ESD udalostí a napätia, pole statického napätia a časy ionizačného vybitia.
• Optický relé terminál.
• Pary so svetlami a bzučiaky pre väčšiu viditeľnosť.
• Overuje rovnováhu napäťového vyrovnania kritických ionizátorov so špecifikáciou <± 5 V.
• Identifikuje problematická prostredie a kvalifikuje nástroje pre prácu so zariadeniami citlivými na ESD.

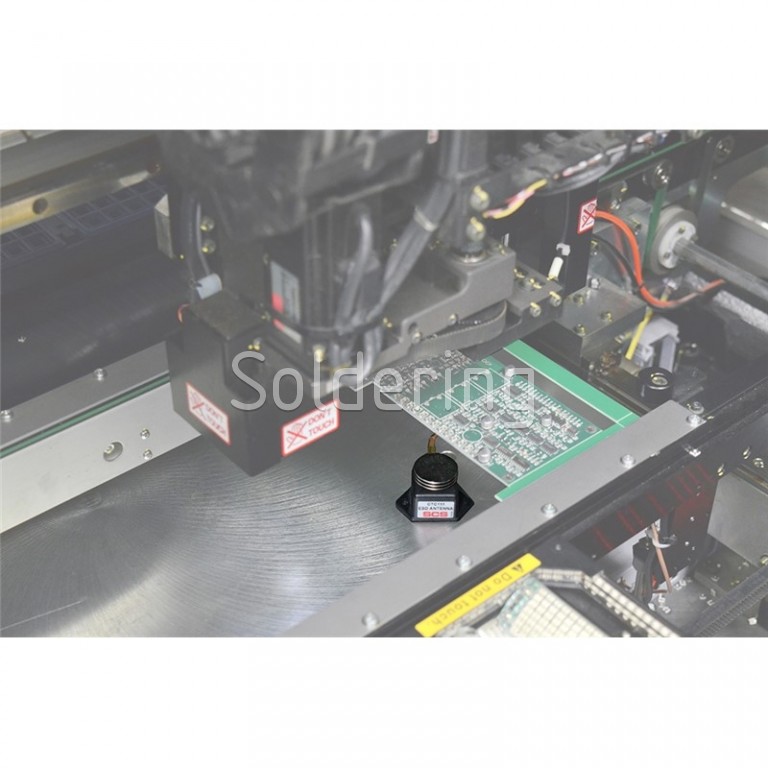

• Použite modul CTC118-6FT pre detekciu ESD udalostí vnútri pecí pre povrchovú montáž.
• Napájací adaptér 100 - 240 VAC s výmennými konektormi.
• NIST kalibrované.

Technická špecifikácia

Napájanie:

• Napájací adaptér: 100 - 240 VAC, 50/60 Hz.
• Výstup: 7,6 VDC @ 1,5 A.
• Polaric výstupné zdierky: stredná pozitívny.
• Výstupná zdierka: 5,5 mm O.D x 2,1 mm I.D x 9,5 mm L.

Monitor ESD udalostí:

• Meranie: veľkosť ESD udalostí.
• Prah ESD udalosti: 80 dB (predvolené).
• Surový vstupný signál: 60 dB (~ 1 mV) až 134 60 dB (~ 5 V).
• Filtračné funkcie: ESD.

Monitor statického napätie:

• Meranie: statické napätie - zmeny v elektrostatické poli.
• Statické napätie: 12,5 V, 100 V, 250 V, 500 V, 1000 V.
• Rozsah nastavenia: inteligentný koeficient prispôsobenia.
• Výstup: eternet.

Monitor ionizačného napätia a rozpadu:

• Kompatibilné ionizátory: stacionárne DC.
• Max. čas rozpadu: 16 sekúnd ** max.
• Napätie pre testovanie max. Rozpadu: ± 5 V.

Konektivita:

• Vstup: SMA konektor pre vzdialenú anténu.
• Výstup: RJ45 konektor pre eternetový výstup, dvoupoziční terminálový blok pre výstup na relé.

Všeobecné parametre:

• Alarm: bzučiak.
• Displej: LCD.
• Rozmery: 81 x 57 x 32 mm.
• Hmotnosť: 183 g.

** Čítanie ionizačného napätia a rozpadu pod rovnakými podmienkami nemusí vždy korelovať s monitorom nabitých dosiek. Monitor EM Aware nenahrádza pravidelné testovanie ionizátorov a monitora nabitých dosiek.

Porovnání měřičů ESD událostí SCS

Kód	CTM082	CTM048-21	770063
Názov	Detektor ESD udalostí ESD Pro	Merač ESD udalostí EM Eye	Priebežný inteligentný monitor EM Aware
Typ	detektor	merač	priebežný monitor
Displej	7segmentový	farebný dotykový	LCD
Anténa	lokálna	lokálna + vzdialená	vzdialená
Napájanie	9 V alkalické batérie	lítiové batérie	7,5 VDC napájací adaptér
Počítadlo udalostí	áno	áno	áno
Meranie udalostí	nie	áno	áno
Log udalostí	nie	áno	áno
Meranie statického poľa	nie	nie	áno
Meranie výkonu ionizácie	nie	nie	áno
Relé terminál	nie	nie	áno
Kompatibilita so softvérom	nie	áno	áno
Certifikát o kalibrácii	nie	áno	áno
