Kontinuálny monitor s analógovým výstupom WS Aware Monitor, CTC061-3-243-WW

• Nepretržitý monitor uzemnenie duálny pracovné stanice.
• Priebežne sleduje integritu uzemnenie dvoch operátorov, dvoch vodivých alebo disipatívnych plôch a dvoch kovových nástrojov.
• Spĺňa ANSI / ESD S20.20 v súlade s ESD TR1.0-01-01.
• Analógový výstup dát (4,2 mA).
• Rozhranie so systémami pre zber dát, ktoré prijímajú vstupný signál 4,2 mA.
• Zhromažďuje údaje o odpore a napätia operátora, odporu pracovnej plochy, impedanciu a EMI napätie kovového nástroja.
• Technológia spracovania digitálnych signálov.
• Veľmi nízke skúšobné napätie (0,05 V).
• Detekcia napätia na tele operátora.
• Alarm, ak obsluha generuje alebo prichádza do styku s napätím, ktoré by mohlo byť nebezpečné pre ESDS predmet.
• Monitorovanie EMI na kovových podkladoch.
• Alarm, ak uzemnenej kovové nástroje vykazujú vysokofrekvenčný šum spôsobujúce poškodenie el. pretlakom (EOS).

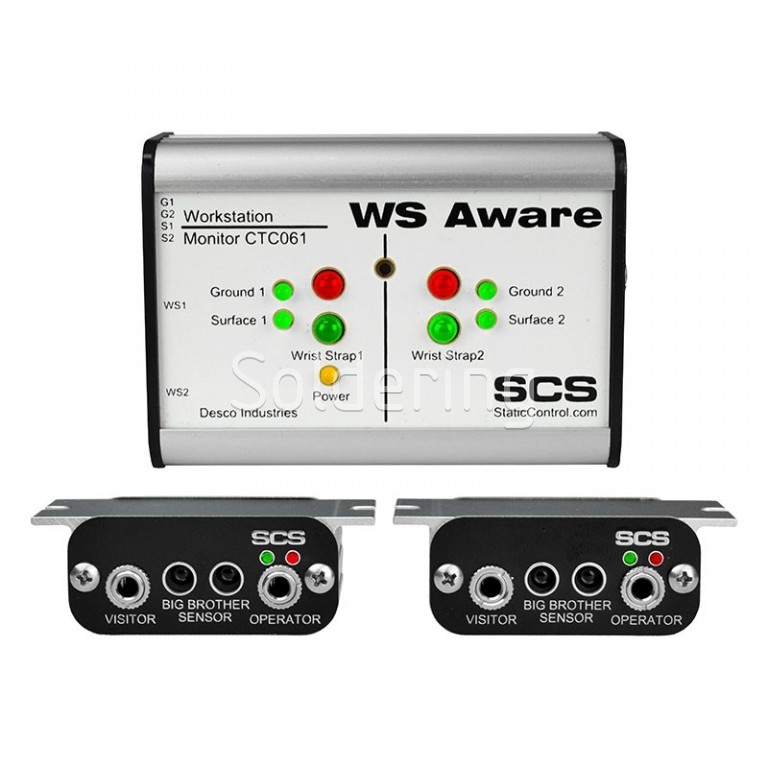

• Systém obsahuje monitor a dva vzdialené terminály.
• Monitor je možné inštalovať na úroveň očí.

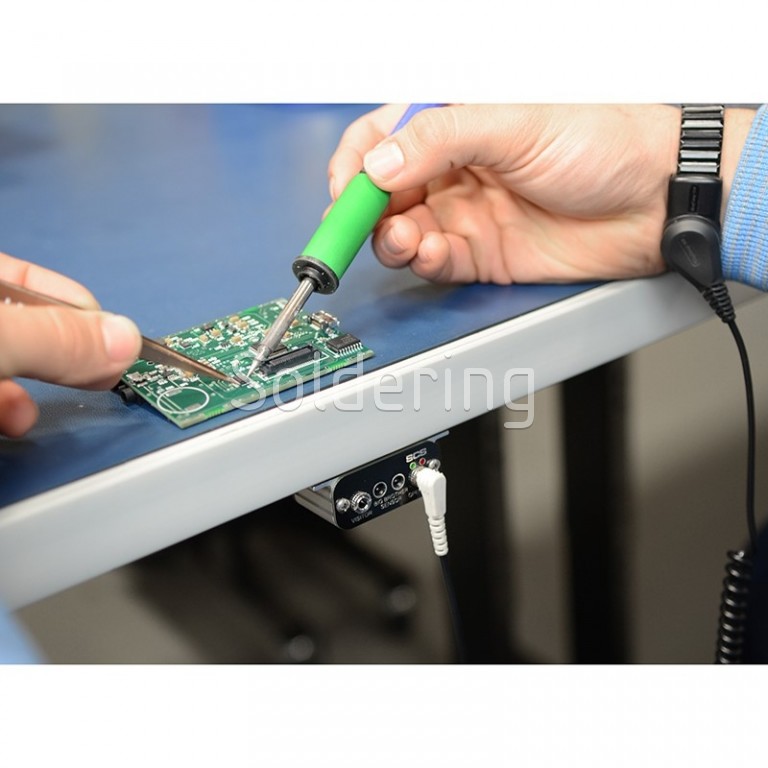

• Vzdialené terminály možno inštalovať na požadované miesto až do vzdialenosti 3 metre.
• Každý vzdialený terminál obsahuje monitorovanú zdierku pre operátorov a nekontrolovanou konektor pre návštevníkov.
• "Big Brother" senzor na vzdialených termináloch.
• Senzor "Big Brother" detekuje prítomnosť operátora a spustí alarm, ak nie je pripojený zápästné náramok.
• Senzor zabraňuje neuzemnené manipuláciu s ESD citlivými súčiastkami.
• Používajte s dvojvodičovým zápästnými náramky.
• Vymeniteľná zdierka pre pripojenie záramků.
• Pomocou CTA245 náhradné dosky sa zdierkou môžete jednoducho a bez použitia spájky vymeniť celú DPS dosku s konektorom.
• NIST kalibrované.
• Napájací adaptér 100 - 240 VAC s vymeniteľnými konektormi (súčasťou balenia).

Technická špecifikácia

Napájanie:

• Napájací adaptér: 100 - 240 VAC, 50/60 Hz.
• Výstup: 12 VDC @ 1,5 A.

Operátor:

• Zápästný náramok: dvojvodičový, 3,0 mm.
• Počet zdierok (pre operátorov): 2.
• Limit odporu: 10 MOhm.
• Limit napätie na tele: ± 2,5 VDC.
• Testovacie napätie: 50 mV.

Pracovná plocha:

• Počet monitorovaných plôch: 2.
• Limit odporu: 1 GΩ.

Kovový nástroj:

• Počet monitorovaných nástrojov: 2.
• Limit impedancia: 10 Ω.

Pripojenie:

• Analógový model: 4 - 20 mA.
• Relé model: 0 alebo 5 V.
• Digitálny model: RS485.
• Dáta konektor: RJ45.

Ostatné parametre:

• Alarm: LED a zvukový.
• Rozmery monitoru: 81 x 57 x 33 mm.
• Rozmery vzdialeného terminálu: 61 x 21 x 29 mm.
• Hmotnosť monitora: 0,13 kg.
• Hmotnosť vzdialeného terminálu: 0,05 kg.
