Kontinuálny monitor so štandardným diaľkovým a ethernetovým výstupom WS Aware Monitor, 770061

• Nepretržitý monitor uzemnenie duálne pracovné stanice.
• Priebežne sleduje integritu uzemnenie dvoch operátorov, dvoch vodivých alebo disipatívnych plôch a dvoch kovových nástrojov.
• Spĺňa ANSI / ESD S20.20 v súlade s ESD TR1.0-01-01.
• Umožňuje sieťovú komunikáciu s programom Static Management Program (SMP).
• Zhromažďuje údaje o odpore a napätia operátora, odporu pracovnej plochy, impedanciu a EMI napätie kovového nástroja.
• Technológia spracovania digitálnych signálov.
• Veľmi nízke skúšobné napätie (0,05 V).
• Detekcia napätia na tele operátora.
• Alarm, ak obsluha generuje alebo prichádza do styku s napätím, ktoré by mohlo byť nebezpečné pre ESDS predmet.
• Monitorovanie EMI na kovových podkladoch.
• Alarm, ak uzemnenej kovové nástroje vykazujú vysokofrekvenčný šum spôsobujúce poškodenie el. pretlakom (EOS).

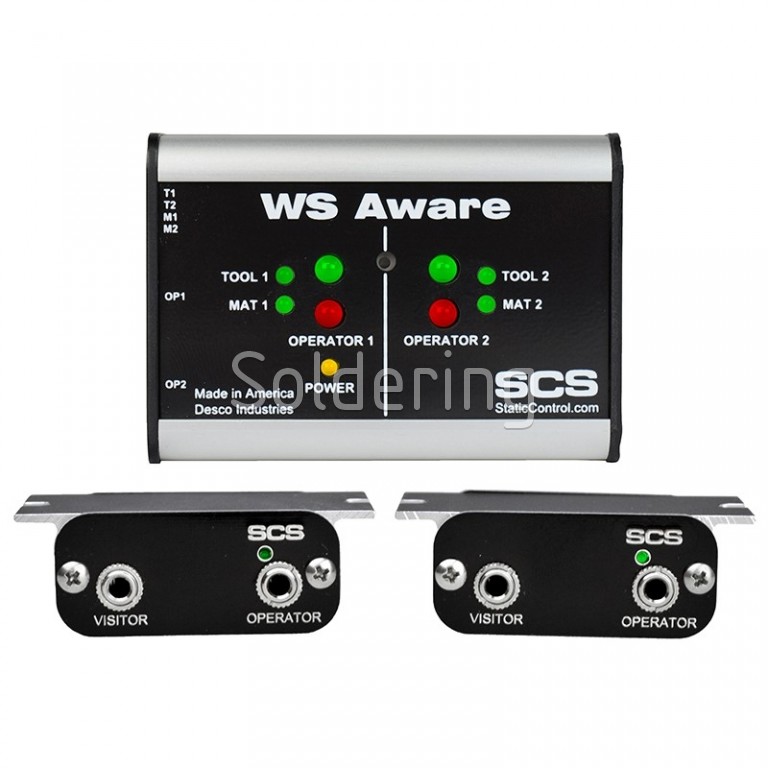

• Systém obsahuje monitor a dva vzdialené terminály.
• Monitor je možné inštalovať na úroveň očí.
• Vzdialené terminály možno inštalovať na požadované miesto až do vzdialenosti 3 metre.
• Každý vzdialený terminál obsahuje monitorovanú zdierku pre operátorov a nekontrolovanou konektor pre návštevníkov.
• Používajte s dvojvodičovým zápästnými náramky.
• Vymeniteľná zdierka pre pripojenie záramků.
• Pomocou CTA245 náhradné dosky sa zdierkou môžete jednoducho a bez použitia spájky vymeniť celú DPS dosku s konektorom.
• NIST kalibrované.
• Napájací adaptér 100 - 240 VAC s vymeniteľnými konektormi (súčasťou balenia).

Technická špecifikácia

Napájanie:

• Napájací adaptér: 100 - 240 VAC, 50/60 Hz.
• Výstup: 7,5 VDC @ 1,5 A.
• Výstupné polarizácia: stred pozitívny.
• Výstupná zdierka: 5,5 mm O.D x 2,1 mm I.D. x 9,5 mm L.

Operátor:

• Zápästný náramok: dvojvodičový.
• Počet monitorovaných zdierok (pre operátorov): 2.
• Počet nemonitorovaných zdierok (pre návštevníkov): 2.
• Limit odporu: 10 MOhm (predvolená hodnota).
• Programovateľný rozsah odporu: 2 až 35 MOhm.
• Limit napätie na tele: ± 2,5 VDC (predvolená hodnota).
• Programovateľný rozsah napätia: 0 až ± 5,0 VDC.
• Testovacie napätie: 50 mV, otvorený obvod.

Pracovná plocha:

• Počet monitorovaných plôch: 2.
• Limit odporu: 100 MOhm (predvolená hodnota).
• Programovateľný rozsah odporu: 100 MOhm až 1 GΩ.

Kovový nástroj:

• Počet monitorovaných nástrojov: 2.
• Limit impedancia: 10 Ω (predvolená hodnota).
• Programovateľný rozsah impedancia: 1 až 20 Ω.
• Limit EMI napätie: 223 mV @ 1,8 MHz.
• Programovateľný rozsah EMI: 1 až 1 000 mV.

Pripojenie:

• Vstup: Mini-DIN pre vzdialené terminály, 25-28 AWG terminál pre pracovné plochy a kovové nástroje.
• Výstup: sieťový konektor RJ45, Molex # 53261-0371 konektor pre výstup na relé.

Ostatné parametre:

• Alarm: LED a zvukový.
• Hlasitosť zvukového alarmu: 88 až 92 dBA.
• Rozmery monitoru: 81 x 57 x 32 mm.
• Rozmery vzdialeného terminálu: 61 x 21 x 29 mm.
• Dĺžka kábla k vzdialenému terminálu: 3 m.
• Hmotnosť monitora: 0,14 kg.
• Hmotnosť vzdialeného terminálu: 0,05 kg.
