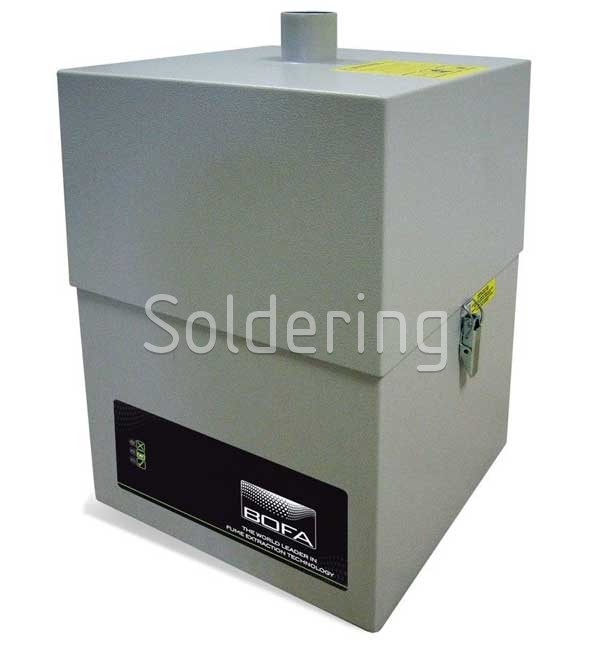

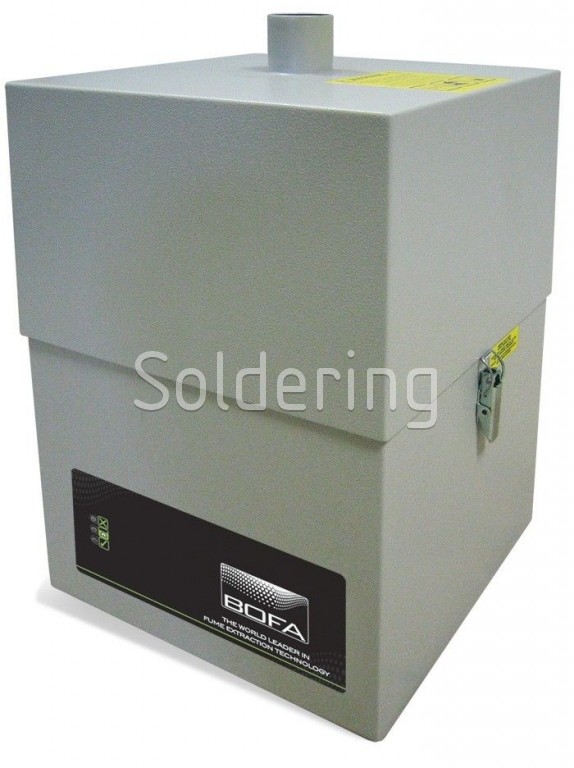

Odsávacie zariadenie AD Access PC, farba

• Odsávacie zariadenie pre ľahké prevádzky, značkovanie, kódovanie a gravírovanie.
• Odsávací systém s nízkymi nákladmi.
• Vedie k rozvoju odsávanie splodín na zachovanie bezpečných podmienok pre operátorov a udržanie kvality výrobkov.
• Kombinuje ekonomické vlastnosti a výkon tak, aby bol dostupný aj pre malé firmy.
• Trojstupňový indikátor stavu filtra je zahrnutý ako štandardné funkcie, spolu s tromi stupňami filtrácie.
• Priemyselné odsávanie vzduchu a filtrácia častíc.
• Odsávanie prachu a dymu vzniknutého prác laserových zariadení.
• Odsávacie zariadenie navrhnuté tak, aby bolo cenovo efektívny pre ľahké a stredné prevádzky.

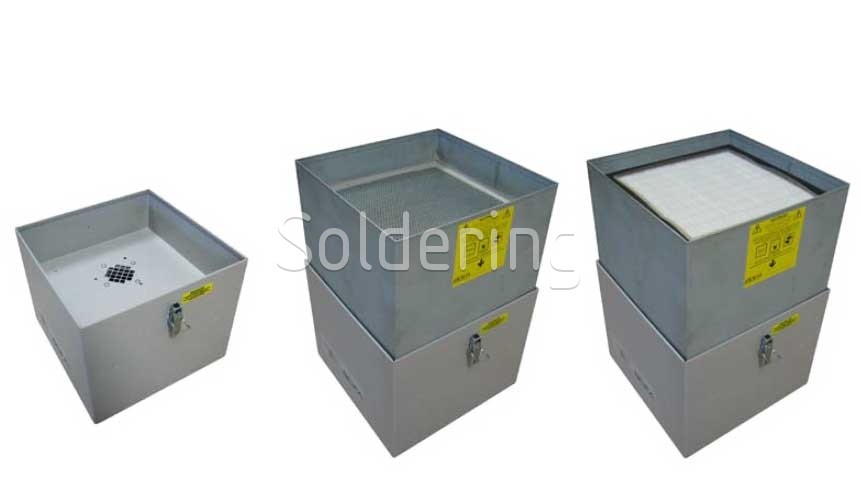

• Odsávacie zariadenie obsahuje 2 filtre: predfiltrácia, kombinovaný filter.

Vlastnosti odsávacieho zariadenia:

• Indikátor stavu filtrov.
• Nízka úroveň hlučnosti.
• Dlhá životnosť filtrov, nízke náklady na výmenu filtrov.
• Malé rozmery.
• DeepPleat predfiltrácia.
• Kryt z ocele pokryté práškovou farbou.
• Účinnosť predfiltrácia F8 (92% pri veľkosti častíc 0,8 mikrónmi).
• Účinnosť kombinovaného filtra H13 (99,997% pri veľkosti častíc 0,3 mikrónov).

Voliteľné funkcie (na objednanie, montáž možno vykonať len pri objednaní so základnou jednotkou, dodatočná montáž nie je možná):

• VOC plynové senzory.
• Rozhranie 24 V Stop / Start.
• Signalizácia výmeny filtra / zlyhanie systému.

Typické aplikácie:

• Lasery.
• Zváranie.
• Kódovanie.
• Rezanie.
• Značenie.
• Vŕtanie.
• Gravírovanie.

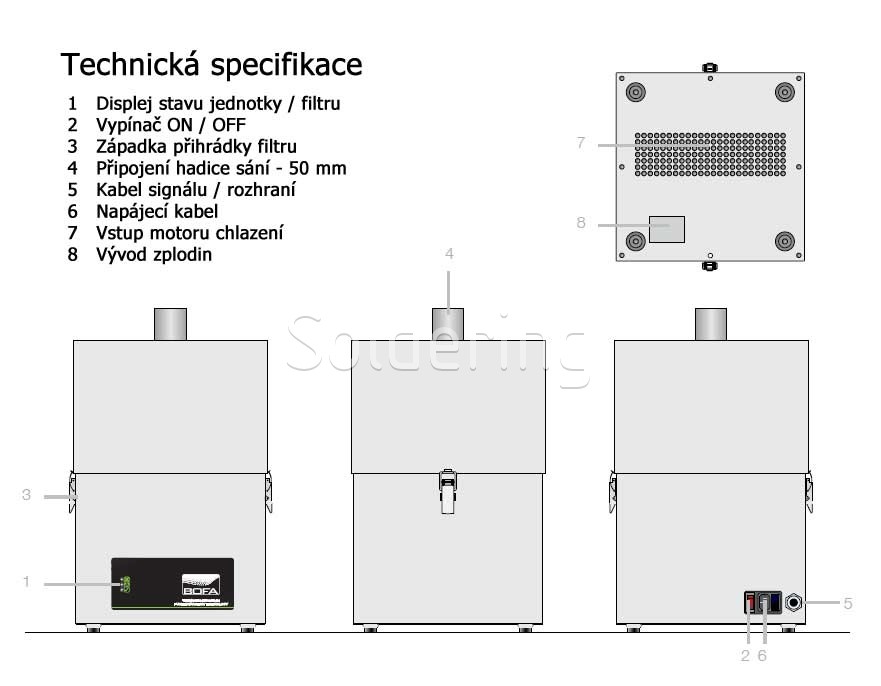

Technické dáta:

• Rozmery: 320 x 310 x 512 (š x h x v) mm.
• Konštrukcia krytu: mäkká oceľ pokrytá práškovou farbou.
• Prietok vzduchu / tlak: 180 m³ / hod / 30 mbar.
• Napájanie: 230 V 1ph 50/60 Hz, prúd pri plnom zaťažení: 0,9 A / 135 W.
• Hlučnosť: <56 dB pri typickej prevádzkovej rýchlosti.
• Priemer prívodu pre hadicu sania: 50 mm.
• Hmotnosť: 21 kg.

Náhradné filtre:

• DeepPleat predfiltrácia: filter A1030153.
  • Povrch filtra: cca 2,74 m².
  • Materiál filtra: sklenené vlákno.
  • Konštrukcia filtra: 50 mm maxizáhyby s výstužou zaisťujúci rovnomerné rozloženie skladov.
  • Účinnosť filtra: F8 (92% pri veľkosti častíc 0,8 mikrónmi).
• Kombinovaný HEPA / vzduchový filter: filter A1030154.
  • Materiál filtra: sklenené vlákno.
  • Konštrukcia filtra: maxizáhyby s výstužou zaisťujúci rovnomerné rozloženie skladov.
  • Účinnosť filtra: H13 (99,997% pri veľkosti častíc 0,3 mikrónmi)..
  • Ošetrené aktívne uhlie: 7 kg.
  • Kryt filtra: zintec mäkká oceľ.

Odsávacie technológie pre laserové zariadenia BOFA a filtračné odsávacie systémy sú určené pre aplikácie, u ktorých dochádza ku generovaniu častíc a plynných organických zlúčenín počas laserového značenia, kódovanie či gravírovanie.

Lasery sú v dnešnej dobe základných priemyselným nástrojom pre rezanie, značenie, gravírovanie či zváranie širokej škály materiálov. Najčastejším materiálom sú kovy, avšak sú rýchlo dobiehania organickými materiálmi (plasty, papier, drevo). Prakticky počas všetkých vyššie uvedených operáciách je vďaka laserovému tepelnému rozkladu podkladového materiálu vo väčšej či menšej miere vylučovaná určitá forma prachu. Tento prach je tvorený zmesou častíc a plynnej hmoty.

Prach z materiálov, ako sú kov alebo sklo, je predovšetkým časticový, pričom väčšina týchto častíc má veľkosť menšiu ako 1 mikrón. Organické materiály, najmä plasty, produkujú oveľa zložitejšie výpary. Väčšina častíc má guľovitý tvar a zhruba 90% je menších ako 1 mikrón. Tieto častice spadajú do respirabilného rozsahu a je potrebné ich odstrániť z pracovného prostredia, aby sa zabránilo bronchitíde alebo poškodenia pľúc.

Existujú dva hlavné dôvody pre zachytávanie dymu a prachu z laserového zariadenia:

1. Prevádzkové - Ak je dym ignorovaný, môže sa usadzovať na laserovú optiku, čo poškodzuje objektív a zhoršuje kvalitu značenia.

2. Zdravotné a bezpečnostné - Častice generované z väčšiny materiálov majú rozmery menšie ako mikrón, čo pri vdýchnutí ohrozuje zdravie, a niektoré materiály produkujú škodlivé plyny, pred ktorými treba operátormi tiež chrániť.

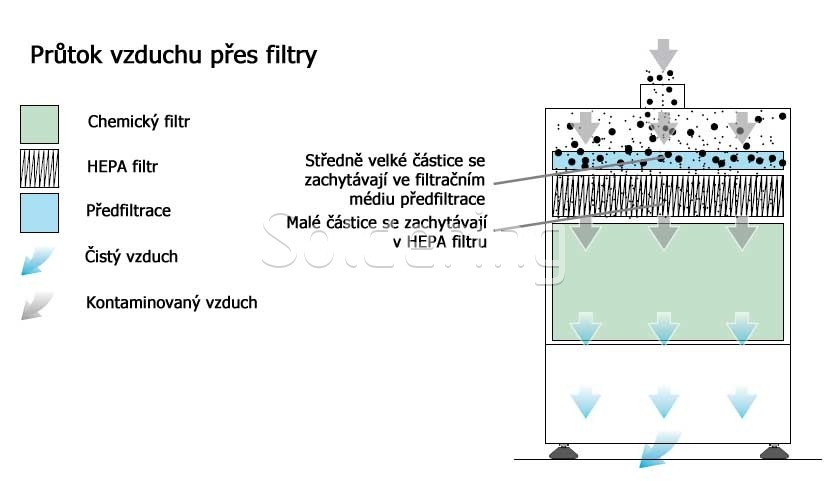

Odsávacie zariadenie BOFA radu AD sú vhodné na odsávanie prachu a dymu z aplikácií značkovanie laserom, zachytávanie dymu vo viacstupňovom filtračnom systéme a vrátenia čistého vzduchu späť na pracovisko.

Upozorňujeme, že médiá použitá v plynovom filtri v tejto jednotke sú schopné pohlcovať mnoho organických zložiek. Je však zodpovednosťou užívateľa zabezpečiť, aby bol filter vhodný pre konkrétnu aplikáciu, v ktorej má byť použitý.
