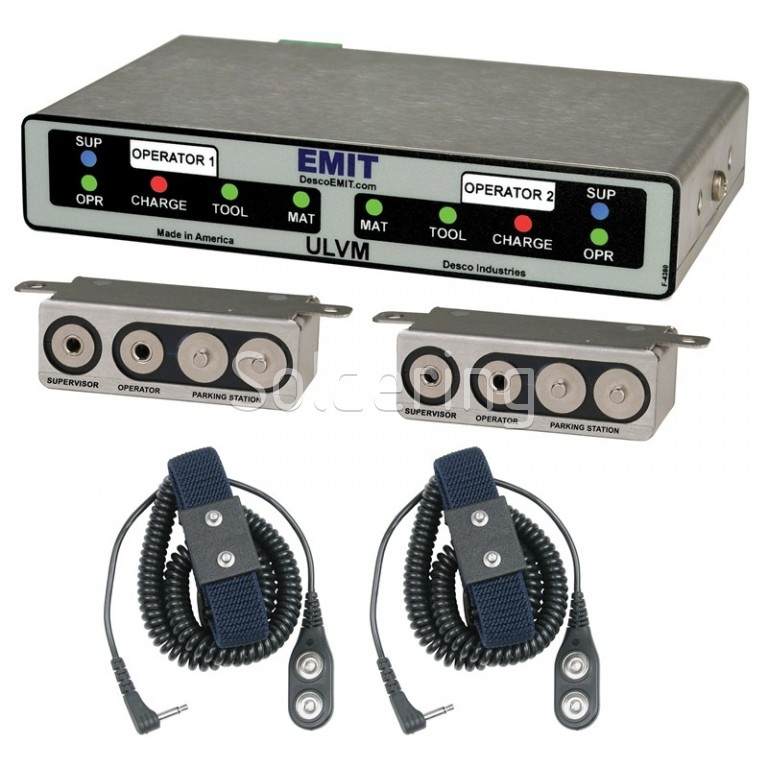

Priebežný monitor uzemnenie s ultra nízkym testovacím napätím, 50580

• Ustálený stav DC duálneho polaritního signálu zanechávajúci prakticky nulové napätie na operátorovi.
• Programovateľné monitorovanie pri 200 mV, 100 mV alebo 50 mV.
• Určený pre najcitlivejšie aplikácie, napr. Výrobu diskových jednotiek, polovodičov, ai.
• Jedno z najnižších skúšobných napätia v priemysle presahujúcej väčšinu technológií duálneho monitorovanie.
• Poskytuje nepretržité monitorovanie uzemnenie dvoch operátorov, dvoch supervisor, dvoch pracovných staníc a dvoch nástrojov.
• Obsahuje dva indikátory detekcie náboje, ktoré monitorujú napätie v obvodoch operátorov.
• Dvojvodičový monitor poskytuje redundanciu.
• Keď je odpojený jeden vodič zápästného náramku, má obsluha stále spoľahlivú dráhu uzemnenie vďaka druhému vodičmi.
• Prevádzkové napätie 100 - 240 VAC.
• Ovládacie prvky sú uzavreté v kryte z nerezovej ocele.

Technická špecifikácia

Všeobecné parametre:

• Pracovné napätie: 100 - 240 VAC, 50/60 Hz.
• Pracovná teplota: 0 - 40 ° C.
• Rozmery monitoru: 137 x 86 x 25 mm.
• Hmotnosť monitora: 0,3 kg.
• Rozmery vzdialených terminálov: 66 x 28 x 23 mm.
• Hmotnosť vzdialených terminálov: 0,1 kg.

Predvolené testovacie napätie:

• Operátor: 200 mV.
• Supervisor: 200 mV.
• Pracovná plocha: 200 mV.
• Nástroj: 200 mV.

Zákaznícka úprava **:

• Testovacie napätie operátora: 50 mV, 100 mV.
• Supervisor: N / A.
• Pracovná plocha: zakázané.
• Nástroj: zakázané.

** Všetky zákaznícke úpravy sú vykonávané výrobcom. Obráťte sa na zákaznícky servis našej spoločnosti k zadaniu vlastnej zákazky ešte pred objednaním monitora.

Testovacie limity:

Operátor:

• nízka hodnota: <1,72 MOhm
• vyhovuje: 2 - 9 MOhm
• vysoká hodnota:> 11,5 MOhm

Supervisor:

• nízka hodnota: <1,72 MOhm
• vyhovuje: 2 - 9 MOhm
• vysoká hodnota:> 11,5 MOhm

Pracovná plocha:

• vyhovuje: <3 MOhm
• nevyhovuje:> 3,5 MOhm

Nástroj:

• vyhovuje: <7 Ω
• nevyhovuje:> 10 Ω

Detektor nabitie:

• detekuje> 2,5 VDC na operátorovi

Poznámka: Pracovná plocha musí mať vodivú vrstvu, ako je napr. Dvojitý gumový, trojvrstvový disipatívny vinyl alebo Micastat. Monitor sa neodporúča používať v kombinácii s homogénnymi rohožami.
