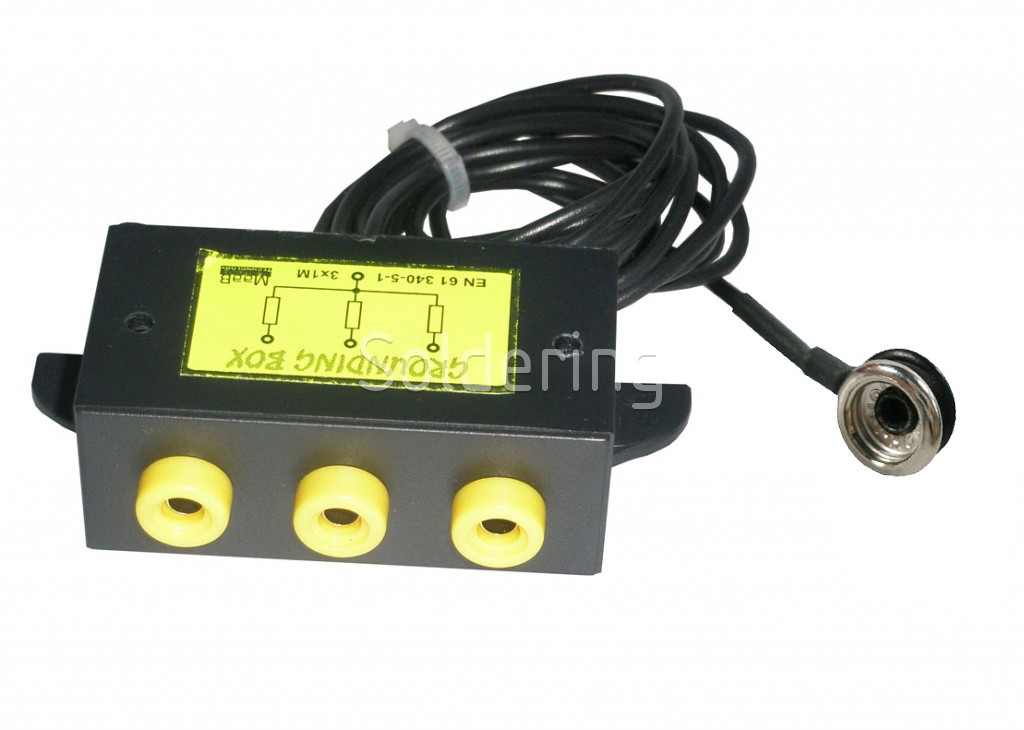

Uzemňovací box ZB 3Z/0D/D/1M

• Uzemňovací box s tromi banánikovými zdierkami, patentom 10 mm, vnútornými rezistory 1M.
• Zodpovedá norme EN 61 340-5-1.
• Rozmery: 82 x 37 x 24 mm.
• Dĺžka vývodu: 2,5 m

Uzemňovací boxy sú určené pre jednoduché a rýchle pripojenie uzemňovacích náramkov na montážnych pracoviskách vo vyhradených priestoroch EPA. Možno ich použiť pre pracovisko trvalá aj servisné.

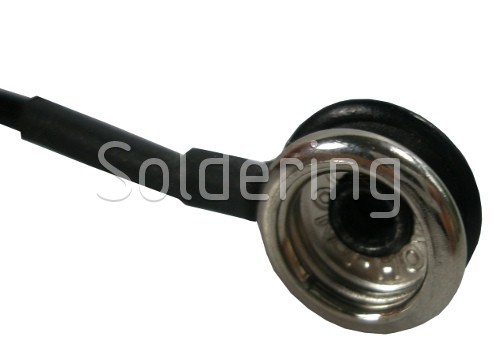

Uzemňovací box tvorí plastová krabička, na ktorej čele sú tri pripojovacie miesta. Z krabičky vychádza 2,5 m dlhý vývod, ktorého zakončenie je patent 10 mm. Vnútorné prepojenie svoriek je buď cez ochranné rezistory 1 MOhm alebo priame. Jednoduchá montáž dvomi skrutkami M3 alebo vrutmi Ø 3 mm na spodnej pracovnej plochy stola alebo police. Plastový kryt je vystužený stĺpiky proti možnému pretiahnutia.

Vysvetlenie názvu (3Z/0D/D/1M)

1. pozícia: počet banánových zdierok 4 mm 1 - 3,
2. pozícia: počet patentov 10 mm 1 - 3,
3. pozícia: zakončenie A - káblové oko pre M4, B - banánik, C - otvorené káblové oko M5, D - patent 10 mm,
4. pozícia: ochranný rezistor 1M - 0M, je možné aj bez rezistora tj 0MOhm ako zákazkové riešenie.

Ak požadujete kombináciu, ktorá tu nie je uvedená, je možné vyrobiť zemniaci box podľa Vašich požiadaviek. Zašlite dopyt emailom alebo zavolajte.
